止回閥結構種類 止回閥安裝方式及位置

止回閥種類：

止回閥的啟閉件靠介質流動的力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

按照結構分類

按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種：

1.升降式止回閥分為立式和臥式兩種。

2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。

3.蝶式止回閥為直通式。

以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。

按照材質分類

1.鑄鐵止回閥

2.黃銅止回閥

3.不銹鋼止回閥

4.碳鋼止回閥

5.鍛鋼止回閥

功能分類

1.DRVZ靜音式止回閥

不銹鋼止回閥

2.DRVG 靜音式止回閥

3.NRVR靜音式止回閥

4.SFCV橡膠瓣逆止閥

5.DDCV雙瓣逆止閥

止回閥安裝方式及位置

今天我們來討論一下止回閥安裝位置。止回閥的安裝位置如何確定呢？泵前安裝與泵后安裝止回閥有何區別，泵前安裝適用于哪些地方？止回閥通常要配合其他閥門一起使用，那么跟其他閥門配合使用時，止回閥要安裝在哪里呢？

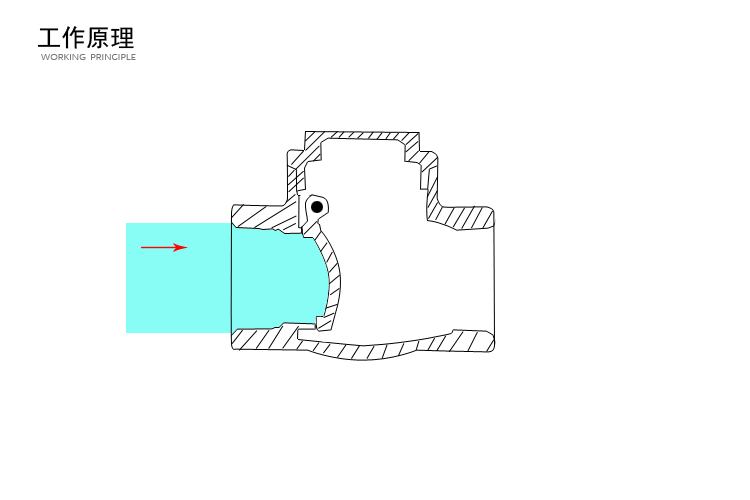

止回閥又叫逆止閥，是一種自動閥門，它依靠管道內流動介質的壓力推動閥瓣，來實現閥門的關閉和開啟，當介質停止流動，止回閥閥瓣關閉，它能有效防止管道內介質發生倒流，這對于保障管道的安全起到了很大的作用。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥分為蝶式雙瓣、蝶式單瓣，以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。

安裝止回閥是為了保證水泵內部水流的流向，從而保障水泵的正常工作。所以關于止回閥的安裝位置，到底是安裝在水泵前還是水泵后，可以分兩種情況：

一種是安裝在水泵前豎吸管端頭，也叫底閥。目的是為了不用抽一次水向水泵充一次水，因?yàn)樗脙?nèi)以及泵前的吸管內無水時水泵只能空轉抽不上水，所以水泵內必須充滿水才能抽出水。這種水泵的安裝是高于液面時的一種方法，也叫負壓法。

另一種是安裝在水泵的后方。這種安裝方法是液面高于水泵的情況下，方便啟停水泵時不用關水泵出水閥，特別是對于母管制水泵系統，防止發生倒流的情況。

止回閥必須安裝在泵的出口、出口控制閥之前的位置，以便檢修止回閥。一般泵的出口******道是軟連接（減震器），接下來是止回閥，再接下來是隔斷閥（如蝶閥、閘閥、截止閥等）

1、先裝止回閥后裝閘閥或者蝶閥

優點：可以保護止回閥，特別是在并聯泵中，當一個泵不啟動，其出口門關閉，另外一個泵啟動的時候，沖擊力都是閘閥或者蝶閥承擔。止回閥發生故障后，可以關閉進出口閥隔離系統進行修理。

缺點：閘閥或者蝶閥誰來保護？曾經出現過一個案例，蝶閥的閥板被打爛了。

2、先裝閘閥或者蝶閥后裝止回閥

優點：可以保護蝶閥或者閘閥，沖擊力靠止回閥承擔。

缺點：止回閥誰來保護，止回閥是靠壓力差來開關，如果總管壓力高就關，泵的壓力高就開，如果使用的流量不穩定，那么止回閥就會反復開關，會影響止回閥壽命。而且止回閥壞了，特別是母管制系統，需要停運系統后才能進行修理。

一般來說，由于止回閥啟閉動作較為頻繁，內部連接部分及密封部件容易發生損壞，為便于修理，防止發生由于止回閥故障而停運整個系統的情況，從這個角度考慮，止回閥會裝在出口閘閥或蝶閥之前，你見到的是不是基本上都是這樣呢？
