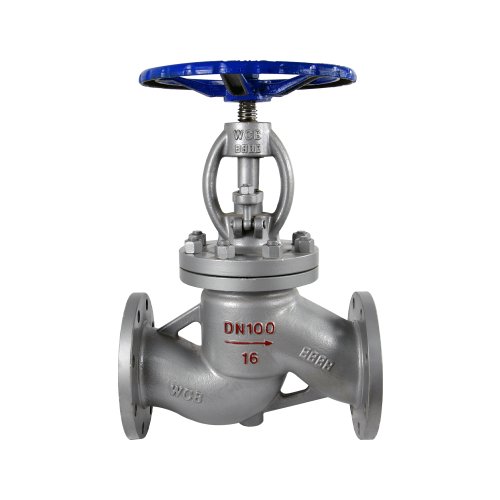

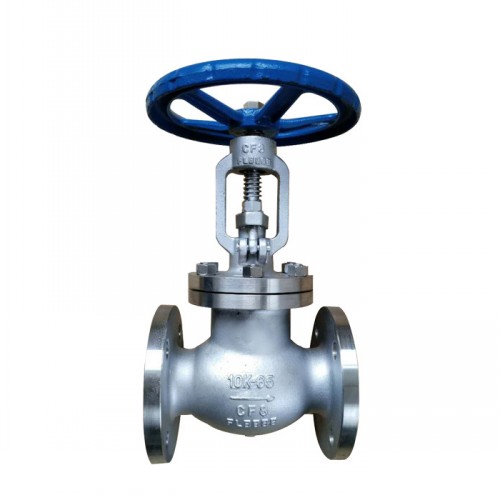

日標法蘭截止閥J41H

品牌廠家：COLAVAL/可拉伐

產品型號：J41H

連接方式：法蘭

公稱通徑：DN15-DN500

閥體材質：鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：10K-20K 低溫、常溫、高溫

結構形式：截止型

應用領域：304不銹鋼截止閥J41W-16P耐高溫蒸汽導熱油316排污不銹鋼法蘭截止閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

結構設計緊湊合理，造型美觀。
操作簡單

采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
性能穩定

配件采用不銹鋼304材質防止生銹，使用壽命長。
體積小

體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
使用范圍

用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

J41H日標法蘭截止閥原理作用：

日標法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得它適合作為介質的切斷或調節及節流使用。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。法蘭日標截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。

J41H日標法蘭截止閥技術參數：

公稱通徑	DN15-DN500	適用溫度	-30℃-425℃
公稱壓力	10K-20K	適用介質	水、油、蒸汽

J41H日標法蘭截止閥部件材質：

名稱	材料
閥體/閥蓋/閥瓣	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿螺母	ZcuAl10Fe3 Bronze
手輪	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A1 94-7 A194-8

J41H日標法蘭截止閥外形尺寸：

型號	規格（mm）		尺寸（mm）
型號	inch	DN	L	D	D1	D2	b	n-Φd	H	D0
J41H/W/Y-10K	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	11/4″	32	140	135	100	80	16	4-Φ19	240	140
	11/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	21/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650
